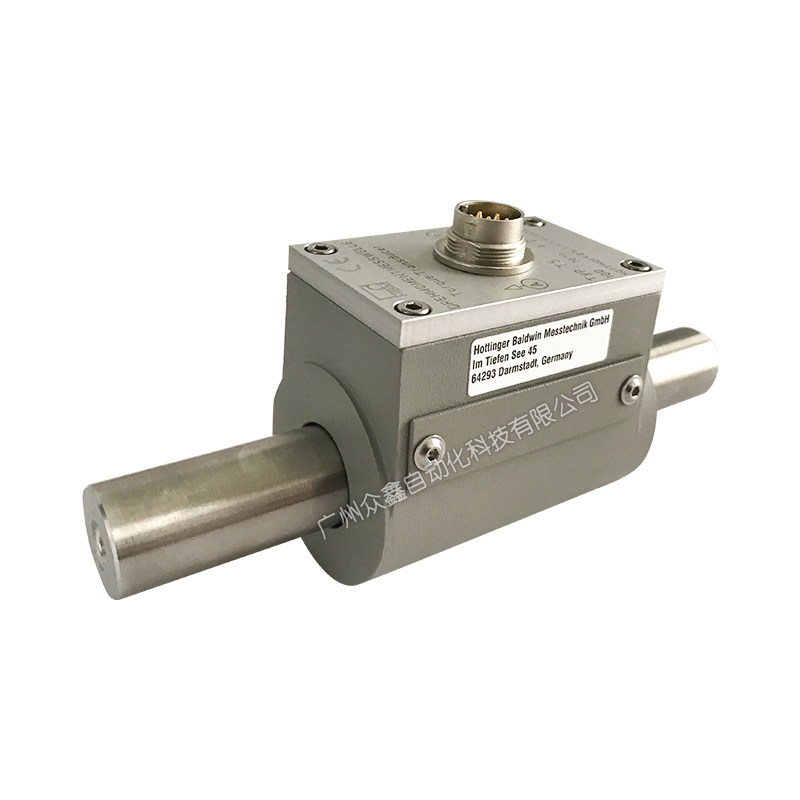

一、扭矩傳感器概述

扭矩傳感器是一種檢測裝置，能感受到被測量的扭矩信息，其作用是將扭矩相關的自然信號轉換成電信號或其它所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。

二、扭矩傳感器的工作原理

1、汽車轉向系統中的原理

在汽車轉向時，轉矩傳感器會感覺到轉向盤的力矩和擬轉動的方向，這些信號會通過數據總線發給電子控制單元，電控單元會根據傳動力矩、擬轉的方向等數據信號，向電動機控制器發出動作指令，電動機會根據具體的需要輸出相應大小的轉動力矩。

2、靜態扭矩傳感器原理（電阻應變原理）

靜態扭矩傳感器根據電阻應變原理把扭轉力矩產生的應變轉換成與其成線性關系的電信號。靜態是指傳感器的測量彈性體不參與相對運動。從受力理解，這類測試是測試彈性體相對受的反作用力。靜態扭矩傳感器旋轉不能超過360度，一般用來測試扭矩緩慢變動的場合，采樣速度一般低于50次每秒，如測試手動扭矩扳手，變速器的靜載扭矩等。

3、動態扭矩傳感器原理（應變電測技術）

動態扭矩傳感器可以測得該彈性軸受扭的電信號，是采用應變電測技術，在彈性軸上組成應變橋，從而向應變橋提供電源。將信號放大后，經過壓頻轉化，變成與應變成正比的頻率信號。一般用來測試扭矩劇烈變動的場合，需要實施撲捉扭矩或扭矩峰值，如擰緊機、電動扳手、電機輸出扭矩、發動機輸出扭矩、鉆桿扭矩等。

4、非接觸式扭矩傳感器原理

非接觸式扭矩傳感器輸入軸和輸出軸由扭桿連接起來，輸入軸上有花鍵，輸出軸上有鍵槽。當扭桿受方向盤的轉動力矩作用發生扭轉時，輸入軸上的花鍵和輸出軸上鍵槽之間的相對位置就被改變了?；ㄦI和鍵槽的相對位移改變量等于扭轉桿的扭轉量，使得花鍵上的磁感強度改變，磁感強度的變化，通過線圈轉化為電壓信號。由于采用非接觸的工作方式，因而壽命長、可靠性高，不易受到磨損、有更小的延時、受軸的偏轉和軸向偏移的影響更小，已經廣泛用于轎車領域。

5、應變片扭矩傳感器原理（應變電測技術）

應變片傳感器扭矩測量采用應變電測技術。在彈性軸上粘貼應變計組成測量電橋，當彈性軸受扭矩產生微小變形后引起電橋電阻值變化，應變電橋電阻的變化轉變?yōu)殡娦盘柕淖兓瘡亩鴮崿F(xiàn)扭矩測量。傳感器由彈性軸、測量電橋、儀器用放大器、接口電路組成。其特點是分辨能力高、誤差較小、測量范圍大、價格低廉，便于選擇和大量使用。

6、相位差式轉矩轉速傳感器原理（磁電相位差式轉矩測量技術）

相位差時扭轉傳感器就是扭轉角相位差式傳感器，它的原理就是根據磁電相位差式轉矩測量技術，在彈性軸的兩端安裝兩組齒數、形狀及安裝角完全相同的齒輪，齒輪外側安裝接近傳感器。當彈性軸旋轉時，兩組傳感器的波形產生相位差，從而計算出扭矩。它的特點主要是實現了轉矩信號的非接觸傳遞，檢測的信號是數字信號，轉速較高。但是這種扭矩傳感器體積較大，低轉速時的性能不理想，因此應用已不是很廣泛。

三、扭矩傳感器的分類

1、按測量狀態分

靜態扭矩傳感器：如上述，適用于扭矩緩慢變動場合，旋轉不超360度，采樣速度低，依據電阻應變原理工作。

動態扭矩傳感器：可用于扭矩劇烈變動場合，能捕捉扭矩或扭矩峰值，采用應變電測技術等工作原理。

2、按工作方式分

非接觸式扭矩傳感器：輸入輸出軸通過扭桿連接，通過花鍵和鍵槽相對位置變化引起磁感強度改變，進而轉化為電壓信號來測量扭矩，具有壽命長等優點。

應變片扭矩傳感器：在彈性軸上粘貼應變計組成測量電橋，利用應變電測技術實現扭矩測量，有分辨能力高、誤差小等特點。

相位差式轉矩轉速傳感器：基于磁電相位差式轉矩測量技術，通過彈性軸兩端齒輪和接近傳感器產生的波形相位差計算扭矩，信號為數字信號，但存在體積大、低轉速性能不理想的問題。

四、扭矩傳感器的應用領域

1、旋轉動力設備檢測方面

用于電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測。

2、機械裝置檢測方面

可對風機、水泵、齒輪箱、扭力板手的扭矩及功率進行檢測，也應用于鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測。

3、其他領域

可用于污水處理系統中的扭矩及功率的檢測，用于制造粘度計，在過程工業和流程工業中也有應用，還可以應用于實驗室，測試部門以及生產監控和質量控制等。

五、扭矩傳感器的選型指南

1、根據被測對象轉矩類型

如果測量對象是動態轉矩，例如測量電機的起動曲線、停止曲線以及各種工況的變化過程情況，應選擇具有模擬量輸出口，可以輸出模擬量的測量儀。

2、根據使用場合的工況條件

在試驗室場合使用，盡量選用精度較高的轉矩儀，精度等級不應該低于0.5級或1級；如果使用場合是工業現場，則必須選用可靠性高、結構簡單的轉矩儀，而精度不要求太高，精確度等級一般為1級、2級、3級即可。

3、根據被測對象的結構特點及測試部位

盡量使用不介入式傳感器，在測量場合可以不斷開軸系。如果使用介入式傳感器，必須斷開軸系，彈性軸作為機器的一個部件介入整個傳動系統中，使用不方便。

4、根據被測對象的轉速情況及額定轉矩值

盡量使用非接觸式信號傳輸方式。接觸式傳輸使用較多的滑環式，滑環容易磨損、需要經常清洗、安裝困難、信號測量準確性不高，而且測量旋轉轉矩時允許的測量速度受到很大限制。測量對象轉速較高時，必須使用無接觸式轉矩儀。另外，在轉矩傳感器量程的選擇方面，考慮到傳感器的精確度是按滿量程計算的，因此傳感器的量程對于被測的額定轉矩而言，既不能太大，以免實際測量時測量誤差太大；另一方面，傳感器的量程對被測對象而言，必須有充足的裕度。如果被測轉矩有弦振現象，即在穩態轉矩上疊加弦振轉矩幅值，則傳感器的量程不大于被測轉矩的1.5倍；若測量的是動態轉矩，所選的傳感器量程一般應是額定轉矩的2倍以上。
